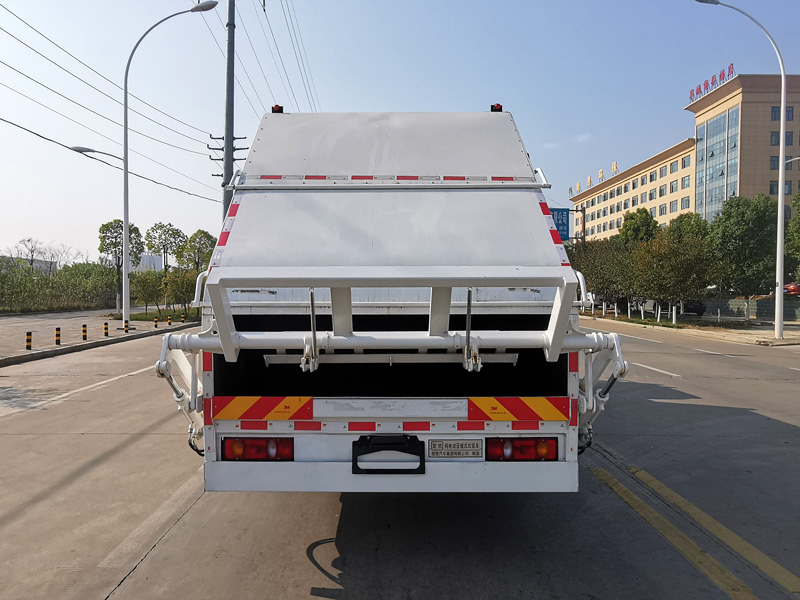

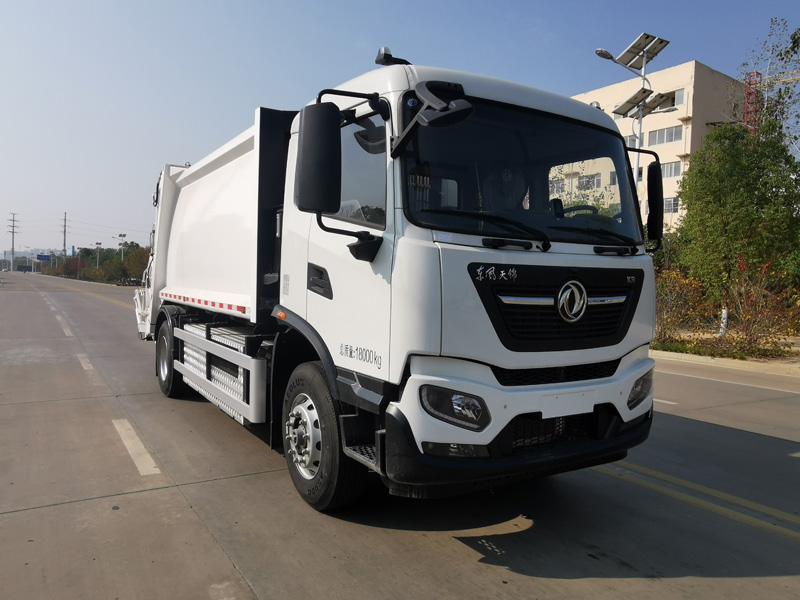

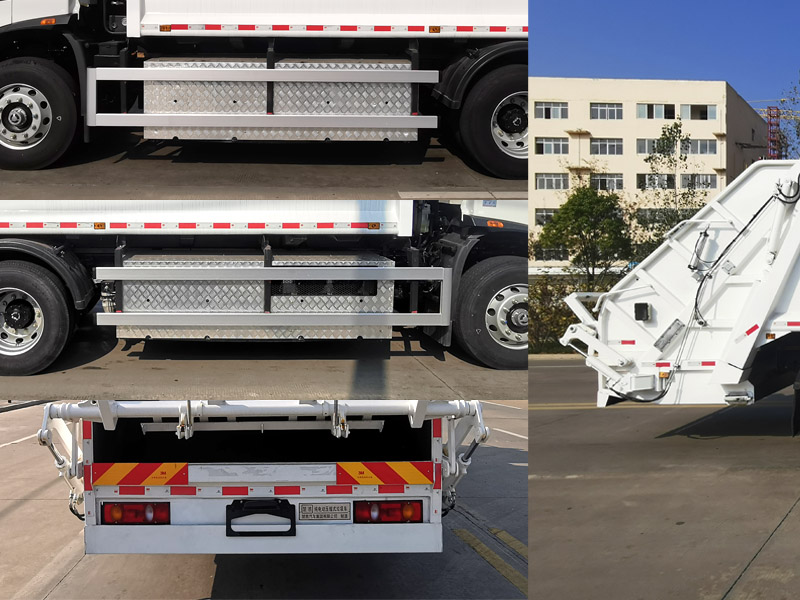

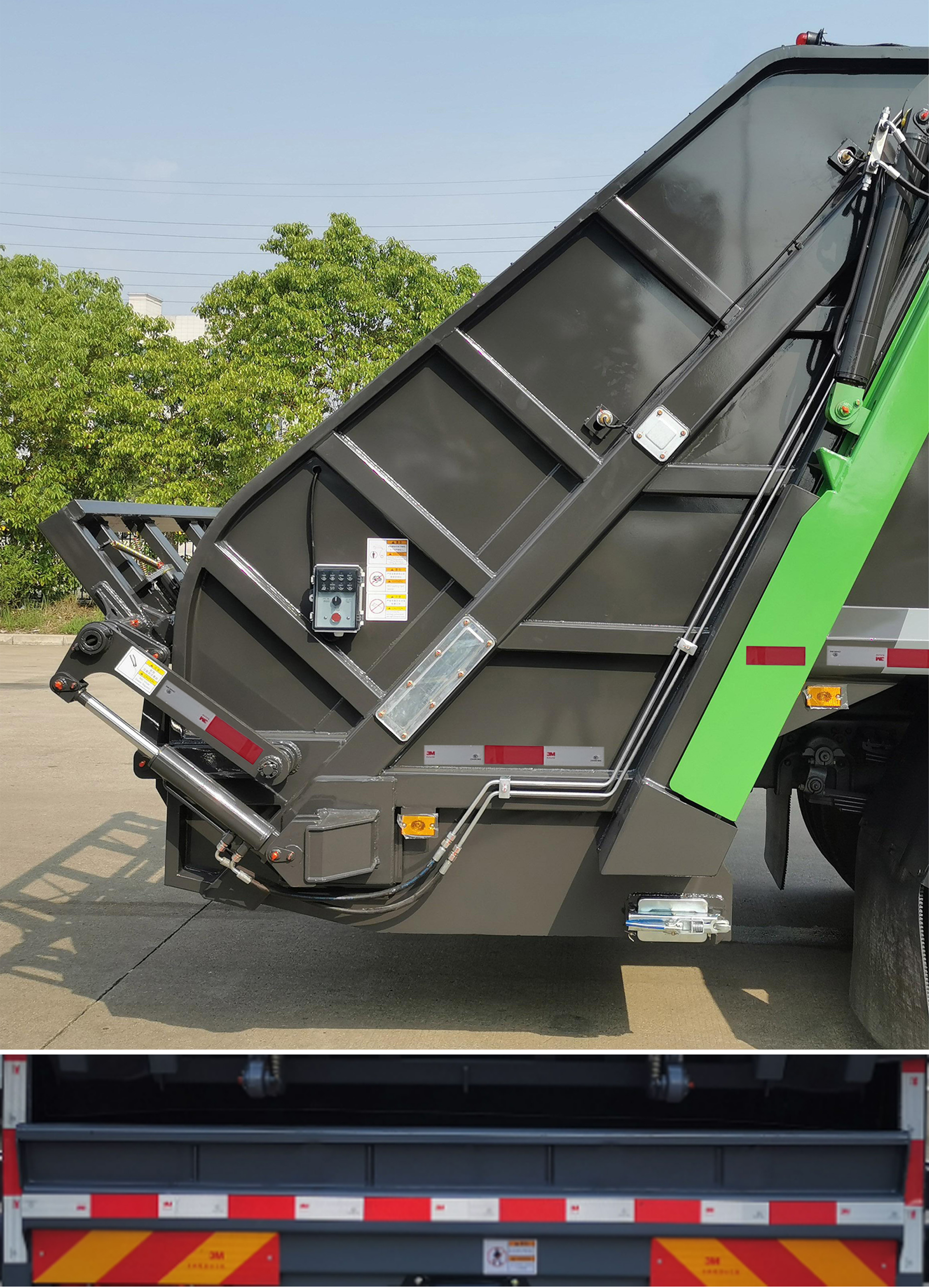

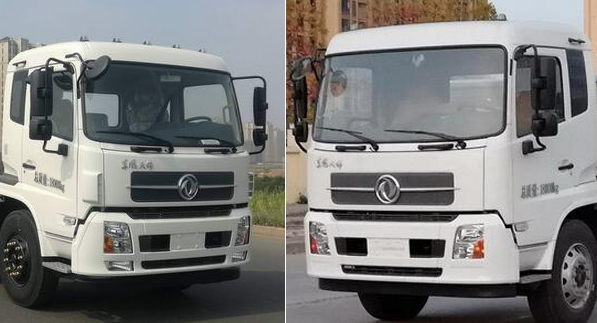

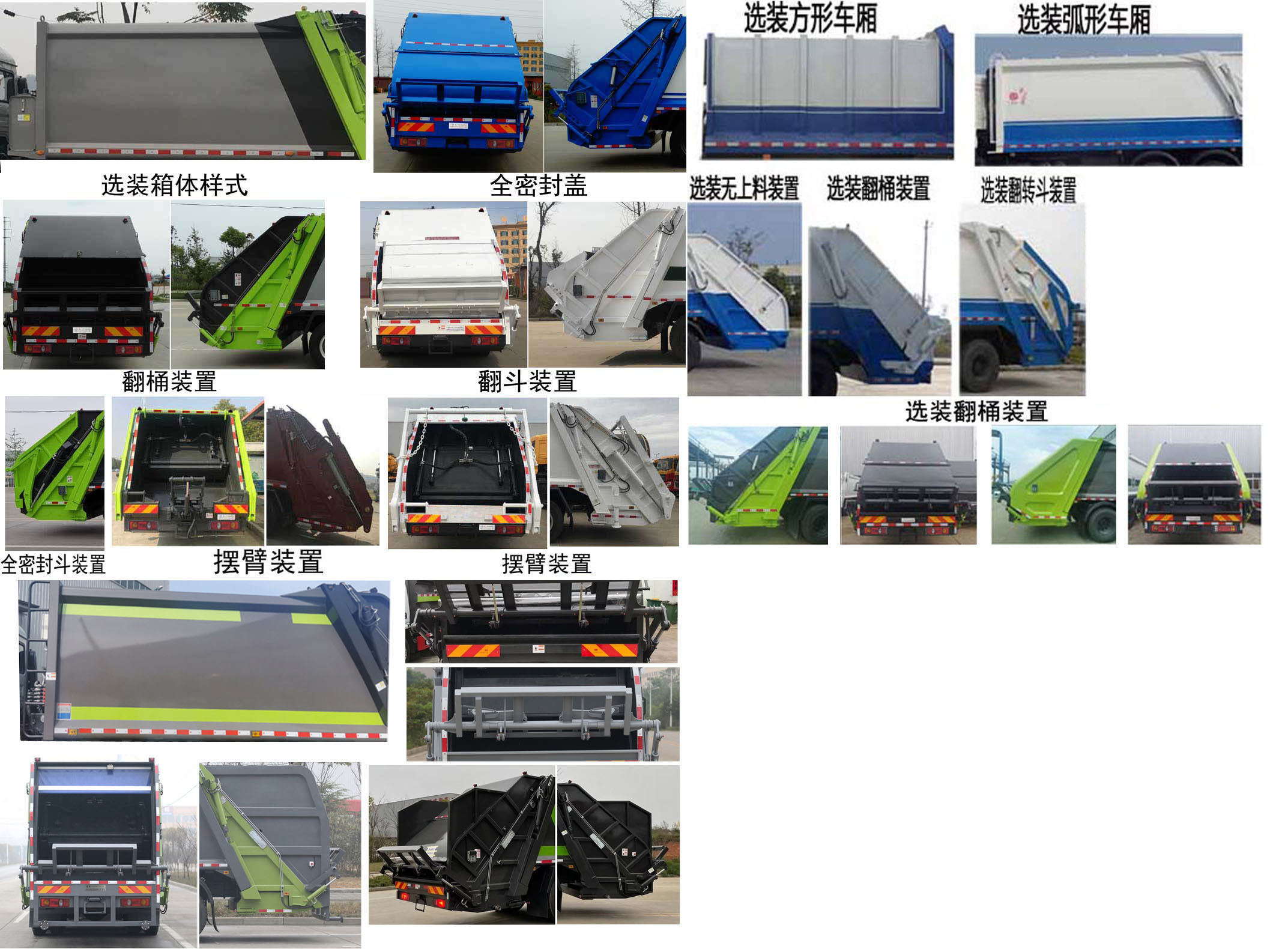

天錦純電動壓縮式垃圾車
天錦純電動壓縮式垃圾車【整車技術參數】 | |||
產品商標 | 公告批次 | ||
產品名稱 | 產品型號 | ||
總質量(Kg) | 罐體容積(m3) | ||
額定載質量(Kg) | 外形尺寸 | ||
整備質量(Kg) | 貨廂尺寸 | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 鞍座最大載質量(Kg) | ||
接近角/離去角(°) | 前懸/后懸 | ||
軸荷(Kg) | 最高車速(Km/h) | ||
備注 | |||
天錦純電動壓縮式垃圾車【底盤技術參數】 | |||
底盤型號 | 底盤名稱 | ||
商標名稱 | 生產企業 | ||
軸數 | 輪胎數 | ||
軸距 (mm) | |||
輪胎規格 | |||
鋼板彈簧片數 | 前輪距 | ||
燃料種類 | 后輪距 | ||
排放依據標準 | |||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
天錦純電動壓縮式垃圾車
天錦純電動壓縮式垃圾車
天錦純電動壓縮式垃圾車
電動汽車是采用動力電池供電，以驅動電機運轉，從而驅動整車前行的汽車。以電為核心，電動汽車的核心部件可總結為大三電、小三電。
我們都知道，新能源汽車的核心是三電系統：電池、電機、電控。殊不知，三電系統中還可以分為“大三電”和“小三電”。啥是“大三電”？啥又是“小三電”？
一般來說，大三電包括：驅動電機、電控、變速器；小三電則包括：高壓配電盒PDU、車載充電機OBC和DC/DC變換器。本文我們簡單介紹下新能源“小三電的”的核心技術有哪些。
零部件的發展絕不可能脫離整車而獨自進化，其發展方向必然是為整車的發展方向做輔助的。因此在整車電動化、集成化、輕量化、智能化的趨勢之下，小三電的發展應需要朝著同樣的方向演進。下文我們簡單介紹下小三電的核心技術。
▌高壓配電盒（PDU）
高壓配電盒即PDU，由于PDU與整車電氣布置相關，每個車型的PDU都有差異，所以PDU難以形成標準品。市場上主流方式有兩種：一種是針對具體車型定制開發PDU產品；另一種方式是將PDU功能集成到其他零部件中，如針對具體車型定制開發OBC+DC+PDU多合一產品。
特斯拉把PDU集成到動力電池中，整車少了PDU這個零件，減少了開發成本；比亞迪E5(參數|圖片)把OBC，DCDC，電機控制器，動力電池繼電器，配電等部集成在一起；吉利與比亞迪比起來，PDU中少了電機控制器。
高壓電源分配單元，在電動汽車上，與高壓配電盒相連接的高壓部件包括：動力電池、電機控制器、變頻器、逆變電源、電動空調、電動除霜、充電座等。純電動汽車高壓配電盒里面有銅排、斷路器、空開、接觸器、軟啟、變頻器、變壓器、高壓繼電器、熔斷器、浪涌保護器、互感器、電流表、電壓表、轉換開關等。
▌車載充電機OBC
是為汽車實現交流慢充功能的重要裝置。用戶在為新能源汽車充電補能時，動力電池可接收的電流為直流電，而我們平時所使用的家用電是交流電，OBC的功能便是將交流電網中的單相交流電（220V）或三相交流電（380V）轉化為直流電從而供新能源汽車充電
車載充電機主要由電路板、殼體、接插件、冷卻結構等組成。充電機至少具備待機、充電、故障、休眠四個狀態。充電機具備輸入過壓保護、輸入欠壓保護、過溫保護、輸出過壓保護、輸出欠壓保護、短路保護等。
電動汽車的OBC主要由功率電路（PFC+移相全橋/LLC）和控制電路組成，可分為單向OBC和雙向OBC，單向OBC只能給動力電池充電，雙向OBC可以把動力電池的直流電逆變成為家用220V交流電。
原理時序圖
▌DC／DC變換器
在整車電氣系統中，按電壓范圍可將其分為高壓電氣系統以及低壓電氣系統。在新能源汽車的應用過程中，用戶通常是通過充電樁為動力電池補能，這部分所涉及的主要電氣系統是高壓，因此我們可稱之為高壓系統補能。而對于低壓（12V/24V）電瓶的補能通常情況下是無法直接通過充電實現的，因此在整車系統中需要對高壓進行轉換，此用于高低壓轉換的裝置便是DC/DC。其功能便是將高壓轉換為低壓后對低壓電瓶進行充電，這是一種間接的補能方式，其架構示意如下圖所示：
通過DC/DC將高壓轉為低壓
新能源汽車中，DCDC的作用就是將整車動力電池336VDC或者540VDC轉化為12VDC或者24VDC，供整車低壓用電器工作，同時具備給鉛酸蓄電池充電的功能。DCDC是電動汽車不可或缺的一個關鍵零部件。
DCDC的控制方式有高壓喚醒、硬線激活、CAN喚醒等方式，根據整車的不同需求而選擇，目前來說最高效的是CAN喚醒模式，可以減少硬件的布置，節約空間便于布置，當然了CAN喚醒對DCDC的CAN收發模塊要求比較高。
目前DCDC的主流電氣架構都是移相全橋，大部分采用MOS管來進行高頻控制，頻率100KHz，高頻的開關可以實現大功率的輸出，同時也帶來了較大的噪聲與溫升，所以DCDC的設計要著重考慮EMC電磁兼容以及良好的散熱條件。為了mos管更好的散熱，很多硬件設計師b把管子貼在殼體上，以保證電器的壽命。
零排放 低能耗 強動力 節能環保 智能高效的新能源電動垃圾車，動力強勁 續航里程高 本公司獨家生產，歡迎定購
|
·可按用戶要求為根據用戶的實際需求，為每位用戶打造品質、個性化的專用車，歡迎新老客戶來電來人考察訂購和自帶底盤改裝！ ·創優質服務企業； 造用戶滿意產品； 樹品牌!公司堅持以“質量求生存、信譽求發展、科技創新路、服務創品牌”的經營理念，以“誠信、務實、創新、進取”為企業宗旨，不斷提升自身產品質量，開發適應市場需求物美價廉的多功能專用汽車! |
|
我們將謁誠為您提供好、快、優質的服務！ ·第一步：購車洽談： 通過電話聯系或?qū)嵉乜疾烨⒄勡囕v型號、價格和相關要求。 ·第二步：簽訂合同： 雙方簽訂車輛購銷合同并預付合同定金（傳真簽訂合同、實地簽訂合同均可）。 ·第三步：安排生產： 我公司根據合同要求，安排車間生產。 ·第四步：交付車輛： 車輛交付驗收，支付車輛余款，完成相關手續。 交付方式：客戶可自提車輛，也可協商由我公司安排送車并協定相關費用.更多詳細訂車流程請來電咨詢！ |
