車型亮點

21米大運直臂伸縮式高空作業車

21米大運直臂伸縮式高空作業車【整車技術參數】
產品商標	楚勝牌	公告批次	349（變更）
產品名稱	高空作業車	產品型號	CSC5041JGK6CGC21S
總質量(Kg)	4495	罐體容積(m3)
額定載質量(Kg)		外形尺寸	5995×1995×2995
整備質量(Kg)	4365,4300	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	鞍座最大載質量(Kg)
接近角/離去角(°)	18/13	前懸/后懸	1150/1545,1180/1515,1200/1495
軸荷(Kg)	1700/2795,1650/2845	最高車速(Km/h)	90
該車主要用于搶修電力,通訊,路燈等高空作業,專用裝置為升降平臺和作業臂.側,后防護材料均為Q235,側防護螺栓連接;后防護焊接,截面尺寸:50×100,離地高度370mm.僅采用軸距3300mm.ABS控制器型號/生產企業:ABS-E4S/4M/威伯科汽車控制系統(中國)有限公司,VIE ABS-II/浙江萬安科技股份有限公司,CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司,CM4YK/廣州瑞立科密汽車電子股份有限公司,WBTL-ABS/蕪湖伯特利汽車安全系統有限公司,YF8/武漢元豐汽車電控系統有限公司.
21米大運直臂伸縮式高空作業車【底盤技術參數】
底盤型號	CGC1041HDD33F	底盤名稱	載貨汽車底盤
商標名稱	大運牌	生產企業	成都大運汽車集團有限公司
軸數	2	輪胎數	6
軸距 (mm)	2800,2820,3100,3300,2600,3150,3200,3000
輪胎規格	195/70R15LT,6.50R16LT,6.00R15,7.50R16 6PR,6.00-15,6.00R15LT,7.50R16LT 6PR,6.00-15LT
鋼板彈簧片數	3/3+3,4/3+3,4/6+4,9/9+6,	前輪距	1460,1487,1540,1590,1665,1515,1630
燃料種類	柴油	后輪距	1370,1430,1480,1500,1540,1615,1650,
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
D20TCIF1	昆明云內動力股份有限公司	1999	93

21米大運直臂伸縮式高空作業車底盤配置：1735奧普力單排，中德合資德威云內D20TCIF1(云內126)，法士特五檔，1030(4T)后橋，700R16*7輪胎（無內），160大梁，ABS, 空調，電動門窗+遙控中控門鎖，MPS（藍牙）、70L鍍鋅板油箱，3300軸距。

21米大運直臂伸縮式高空作業車主要技術參數

CSC5041JGK6CGC21S型高空作業車主要技術參數
類別	項目		單位	數據
尺寸參數	★總長		mm	5998
	★總寬		mm	2050
	★總高		mm	2900
質量參數	乘坐人數（含駕駛員）		人	2
	總質量		kg	4495
主要性能參數	工作平臺額定載荷		kg	260
	最大作業高度★		m	21．0
	★最大作業高度時作業幅度		m	3.0
	★最大作業幅度		m	9.0
	最大作業幅度時作業高度★		m	18.0
	支腿跨距★	橫向	mm	4140
		縱向	mm	4300
行駛參數	★前懸		mm	1075
	★后懸		mm	1563
	★軸距		mm	3360
	最高行駛速度		Km/h	100
	接近角		°	17
	離去角		°	17

21米大運直臂伸縮式高空作業車配置說明

部件名稱	簡要說明
底盤	大運CGC1041HDD33F
發動機	D20TCIF1云內發動機最大功率93KW，國六排放
駕駛室	單排座，可乘坐2人
轉向輔助	轉向助力
溫度調節	冷暖空調
圍板及走臺板	不銹鋼圍欄及防滑走臺板
取力系統	機械操作
工作平臺	高強度鋁合金尺寸：1280X710X1200
臂架形式	★四節五邊形型工作臂，同步伸縮
回轉裝置	360度連續回轉
支腿	★前V后H型，單獨可調（控制）
操作	★電控操作，另配有手動應急操作
控制系統	CAN總線控制系統，配有無線遙控器、實現無級調速
調平系統	靜液自動調平

21米大運直臂伸縮式高空作業車基本功能及安全配置

CGC1041HDD33F型高空作業車基本功能安全配置：作業車可以實現平臺載荷260KG，最大作業高度21米，最大作業幅度11米。
名稱	簡要說明
上下車自動互鎖裝置	★用于上下車互鎖，防止誤操作發生危險
手動應急泵	★當發動機及主泵發生故障時，可通過應急系統將工作人員送回到地面及整車收回至行車狀態
工作平臺緊急停止裝置	★用于緊急停止操作，并且限制臂架操作
自動限制工作幅度	★當工作幅度達到規定值時，自動限制危險方向工作。
“支地不實”限制工作	★當出現支腿支地不實時（軟腿），舉升臂架將限制危險方向工作。
夜間安全警示裝置	★在車輛上有工程頻閃燈，LED照明燈
發動機點火熄火	★控制器可對發動機進行點火，熄火控制
防漏電保護器	★市電220V外接供電時，配有漏電保護器，保障整車供電及電動工具使用安全
“強制”操作功能	★被限制工作時，可通過“強制”功能拓展工作

21米大運直臂伸縮式高空作業車主要性能特點優勢：

l 藍牌C照駕駛無憂，通過性好，適用于狹小空間作業；★

l 最大作業高度可達21米（另有17米、24米可供選擇）

l 超大作業平臺承載260KG（最多可載3人），作業平臺可旋轉180°；★

l 整車鋼結構件均采用高強度材料，自重輕、強度高，韌性大，可靠性高；

l 進口電液比例閥組配合先進的CAN總線控制系統，并配備無線遙控器，操作更安全，更方便；

l 下車配有5寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高度、作業高度等；

l 臂架采用國內領先的3節全鏈條式伸縮結構，內置斷鏈保護器，使工作更安全、更穩定；

l 前V后H型支腿，穩定性好，并配有“軟腿”保護功能，可同時或單獨操作，適應多種工況。★

l 主要配套液壓、電器件：進口負載敏感比例閥、平衡閥、CAN總線控制系統等均為國內外知名廠家生產。★

l 底盤采用江鈴順達國Ⅵ底盤，配有空調，方向盤采用液壓助力。

l 吊籃采用高強度鋁合金制造，吊籃不易損壞、銹蝕輕量化結構設計載重量更大。★

l 五邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。內置伸縮油缸，雙鏈條伸縮機構，更容易觀察故障點，方便維修。★

l 整車電器采用CAN總線控制系統，線路整齊、簡易。整車有二處操作：無線遙控器操作，（選配）也可在吊籃內操作，安全可靠，工作效率高。★

l 作業平臺匹配220V市電接口，可使用日常電動工具，不受工況環境用電影響。★

21米大運直臂伸縮式高空作業車關鍵件明細表：

名稱	國家	簡介
電液比例閥	美國海德福斯	主要控制上車各動作供油量，用于調節速度、動作平穩
電器控制器	徐州昊意	CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修
下車多路閥	上海強田	操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩；
手電一體上車控制閥	海州液壓	上車各動作選擇切換，各動作自動互鎖，安全可控性；
雙向平衡閥	美國HBS	自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩；
液壓膠管	意大利瑪努利	液壓管路相連接，無漏油、滴油、滲油現象；
液壓接頭	美國派克	各液壓管路相連接，使用壽命長，不易損壞；
液壓泵	合肥長源	整套高空作業機構的液壓動力源，質量好，可靠性高；
行程開關	浙江滬工	上、下車互鎖，動作限位；
液晶顯示器系統	徐州赫斯曼	實時顯示臂長、仰角、平臺高度、作業高度等；

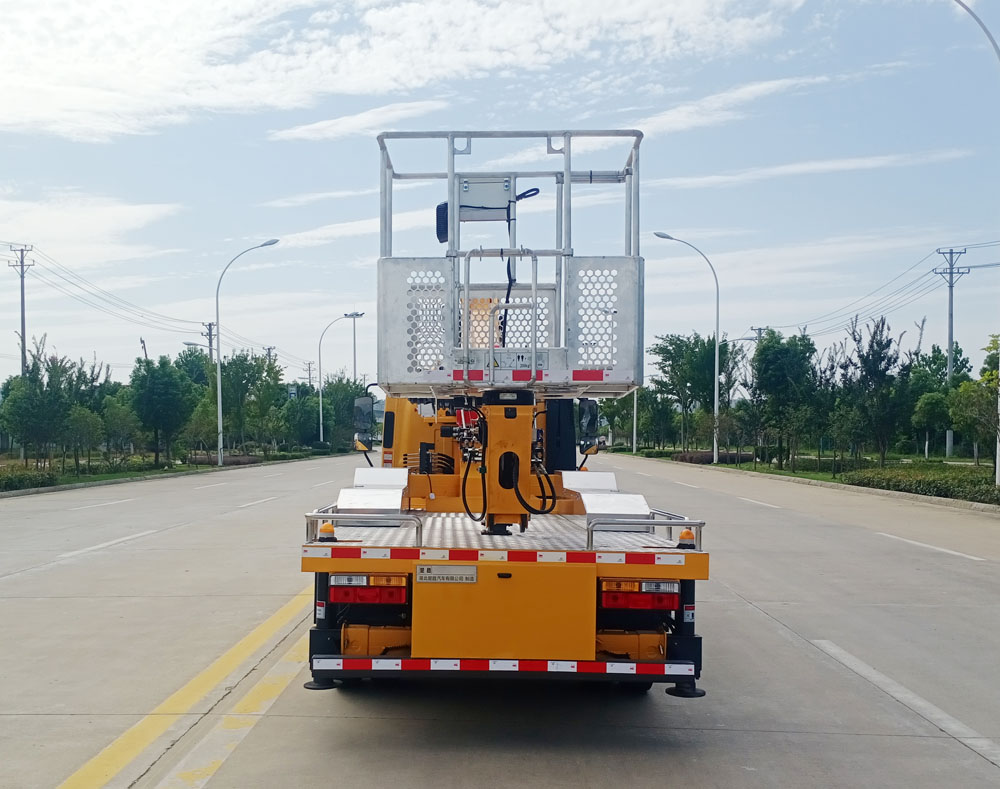

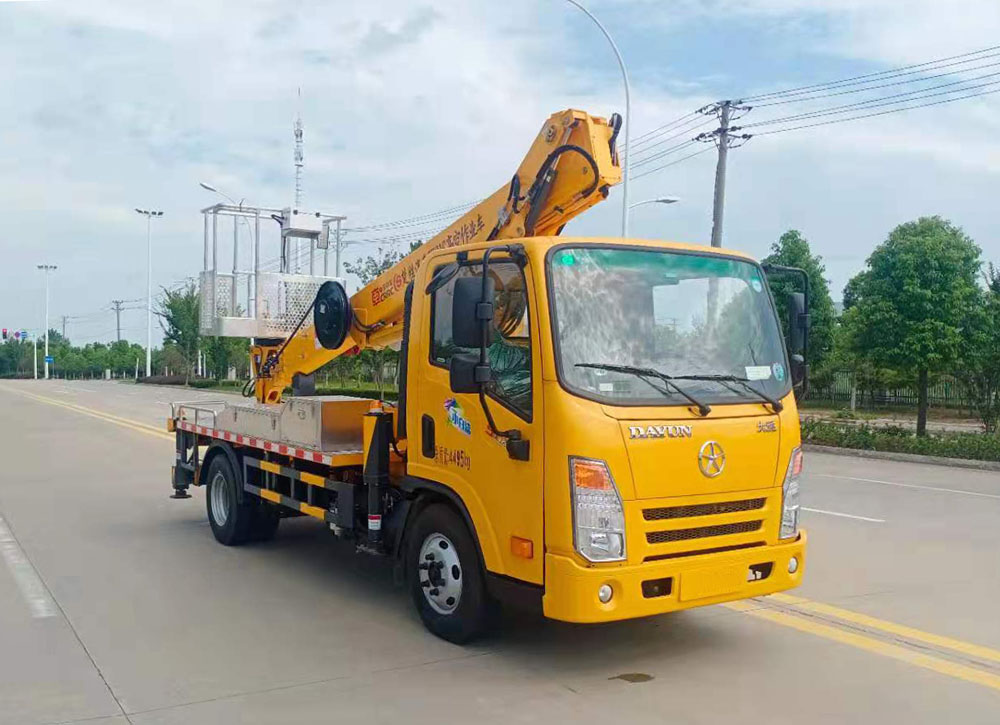

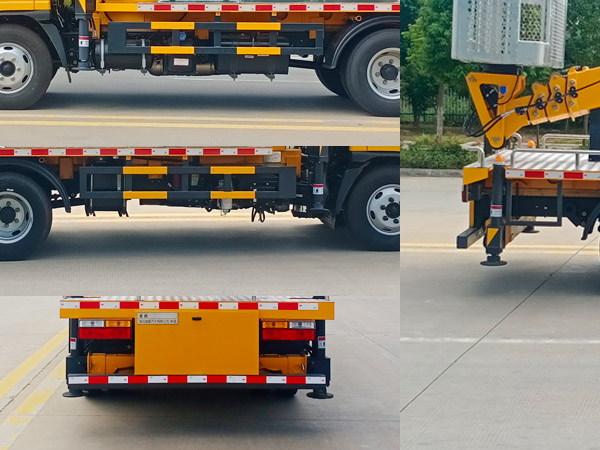

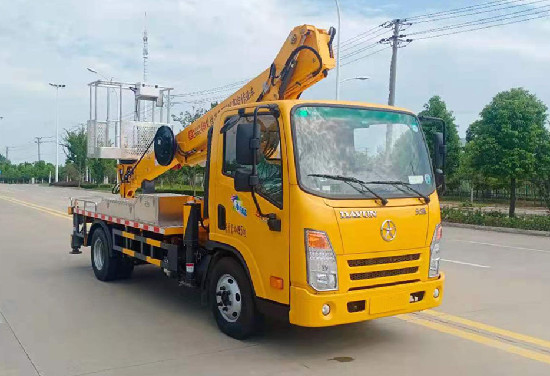

多方位圖
